依據產業調查，五軸工具機搭載量測測頭，作為座標量測儀進行線上量測已是趨勢，如何確保五軸工具機量測準確度是重要議題。國家度量衡標準實驗室發展「五軸工具機幾何誤差量測技術」，透過產業合作，示範量測、誤差分析等，大幅提升量測準確度，實現對於五軸工具機線上量測之助益。本技術提供國內工具機廠商自主開發量測技術，促進國產五軸工具機空間精度提升，達到歐日大廠的水平。

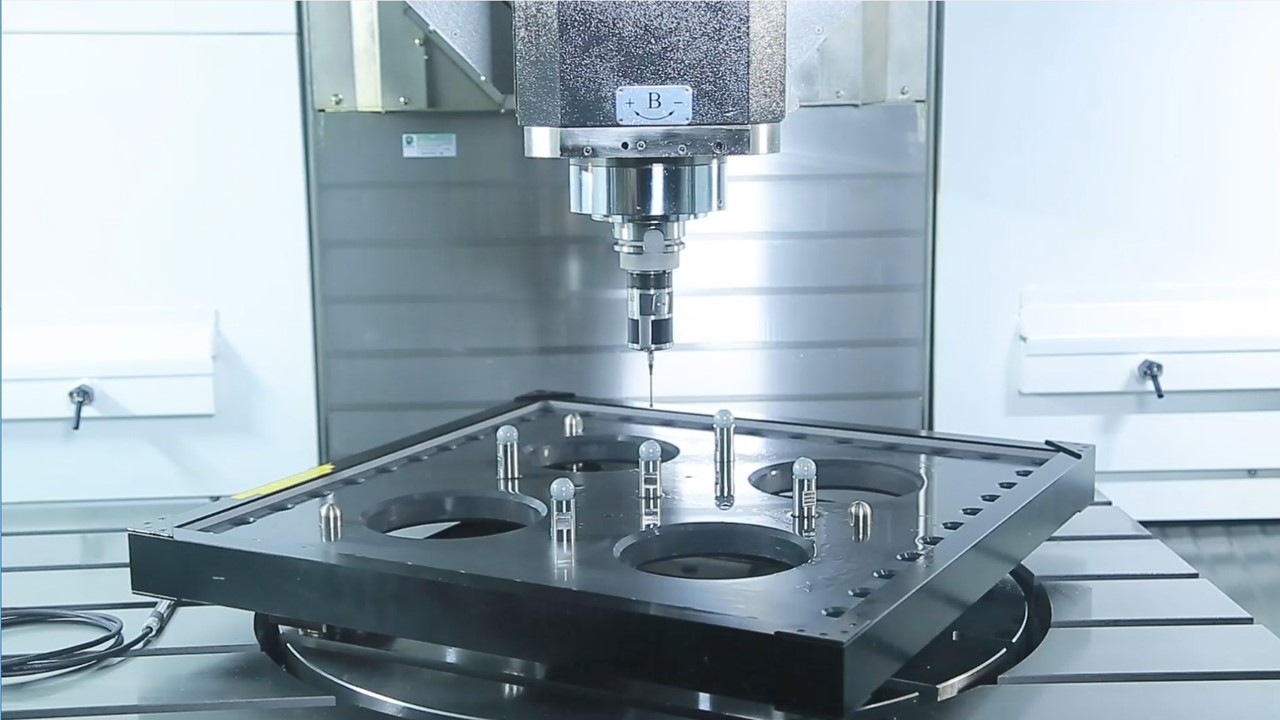

幾何誤差量測技術，使用低熱膨脹係數的尺寸標準件，可降低產線環境溫度變異對量測結果的影響，使用時，透過五軸工具機搭載量測測頭，進行線性軸量測時，將標準件架設於3個不同方向，量測標準圓孔，而旋轉軸量測時，量測標準球，最後由量測結果分析五軸工具機整機43項幾何誤差。

主要突破瓶頸為尺寸標準件乃參考ISO 230-1國際規範，可直接量測五軸工具機43項幾何誤差，僅需單一標準件，搭配量測測頭，無須搭配額外標準件及裝置，省去多種架設等繁複步驟，可完整分析43項幾何誤差，提升五軸工具機空間精度。

技術窗口：國家度量衡標準實驗室 謝宗翰副工程師

電話：03-5743762 Email：HenryHsieh@itri.org.tw
